Fakro EFR lichtstraat
Creëer een grote bron van natuurlijke lichtinval in uw (woon)ruimte met de FAKRO lichtstraat. Het combineert de vertouwde kwaliteit van FAKRO dakramen in een complete oplossing voor het platte dak. De lichtstraat is een esthetisch product en garandeert een grote daglichtopbrengst, flexibiliteit en verschillende bedieningsmogelijkheden.
Voordelen
- Grote bron van natuurlijk licht in de (woon)ruimte.
- Combineert FAKRO dakramen in complete oplossing voor het platte dak.
- Mogelijkheid om FAKRO dakramen in het platte dak te monteren.
- Meerdere bedieningsmogelijkheden, zoals handmatig of elektrisch (afhankelijk van toepassing type dakraam).
- FAKRO binnen- en buitenzonwering mogelijk.
- Montage mogelijk in dakhelling 0-15º.
fakro efr lichtstraat
lichtstraat plat dak met geïntegreerde dakramen
De Fakro EFR Lichtstraat. Een innovatieve lichtoplossing die de kwaliteit van Fakro dakramen combineert met de voordelen van een complete lichtstraat voor het platte dak. De lichtstraat zorgt voor een ruime lichtinval, meer wooncomfort én een strak afgewerkte uitstraling. Precies wat je wilt, toch?
complete lichtstraat met flexibele bediening
De EFR lichtstraat bestaat uit één of meerdere Fakro dakramen, verwerkt in een prefab opstand voor plaatsing op een plat dak. De modulaire opbouw zorgt voor maximale flexibiliteit en maakt het mogelijk om meerdere ramen naast elkaar te plaatsen.
Je profiteert van:
-
Grote lichtopbrengst dankzij de hoge plaatsing en oriëntatie
-
Verschillende bedieningsmogelijkheden: handmatig of elektrisch
-
Toepasbaar in dakhelling van 0 tot 15 graden
-
Geschikt voor binnen- en buitenzonwering van Fakro
De ramen zijn eenvoudig te combineren met originele Fakro zonweringen, voor een prettige temperatuur en lichtregulatie binnenshuis.
dakramen voor plat dak met hoogwaardige afwerking
De lichtstraat plat dak is afgewerkt volgens de bekende Fakro-standaard: duurzaam, strak en onderhoudsarm. De montage is eenvoudig en het systeem sluit perfect aan op de opstanden voor platte daken.
Geschikt voor diverse ruimtes zoals:
-
Woonkamers of uitbouwen
-
Kantoren of praktijkruimtes
-
Serres en leefkeukens
Dankzij de veelzijdigheid van het ontwerp is de EFR lichtstraat niet alleen functioneel, maar ook een visuele toevoeging aan je interieur.
Waarom een lichtstraat kopen bij Bouw-handel?
Wil je meer daglicht én frisse lucht in huis met een slimme oplossing voor het platte dak? De Fakro EFR Lichtstraat biedt het beste van twee werelden: daglicht, ventilatie en design – allemaal in één systeem.
Bekijk ook ons assortiment lichtstraten of ontdek de voordelen van een lichtstraat voor jouw project. Voor persoonlijk advies of een offerte op maat staan we voor je klaar.
Bestel vandaag nog en haal het beste uit je woning!
Montagevideo EFR lichtstraat
Aanbevolen met veiligheidsglas (P2). Voorbeelden van toe te passen dakramen:
- FT_-V (aanbevolen)
- FT_-V Z-Wave
- PTP-V
- FP_-V
Fakro EFR lichtstraat
- Productcode (SKU)
- 1052
Waarom kiezen voor bouw-handel.nl?
| Productnaam | Fakro EFR lichtstraat |
|---|---|
| Materiaal | Glas |
| Productcode (SKU) | 1052 |

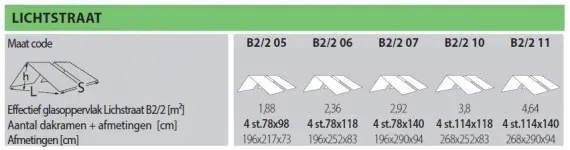

De lichtstraat is een complete set bestaande uit:
- 4x FAKRO dakramen met veiligheidsglas (typen FT_-V P2),

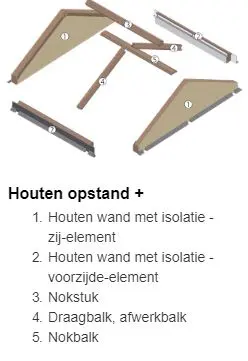

- twee zijwangen vervaardigd uit OSB-platen, opgevuld met EPS-isolatie (exclusief binnenafwerking),
- draagbalken vervaardigd uit blank afgelakt grenenhout (ook leverbaar in wit afgelakt grenenhout),
- aluminium afwerkprofielen om een waterdichte aansluiting te garanderen,
- afwerkstroken tussen de dakramen vervaardigd uit blank (EFR) of wit (EFR/U) afgelakt grenenhout.
De dakhelling van de lichtstraat is 30º. De koppelafstand tussen de dakramen is 40 mm.
Bediening
FAKRO dakramen, die toegepast worden in de lichtstraat, zijn leverbaar in een vaste, handmatige of elektrisch bedienbare uitvoering. Dit betekent dat de lichtstraat naast natuurlijk licht, ook voldoende ventilatie biedt aan de ruimtes onder het platte dak. Voor de elektrische bediening van FAKRO dakramen en zonweringen wordt gebruik gemaakt van het Z-Wave systeem. Z-Wave is een draadloos communicatiesysteem dat verschillende huishoudelijke apparaten met elkaar kan laten communiceren.
De maat van de lichtkoepel bepaalt u door de binnenmaat van de lichtkoepel op te meten. Dit is de dagmaat; de maat van de lichtinval.
De buitenmaat is altijd 16 cm groter dan de dagmaat. De daksparing, de maat van het gat in het dak, is altijd 20 cm groter dan de dagmaat behalve bij het gebruik van een polyester H15 opstand. Dan is de daksparing 25 cm groter dan de dagmaat.
Voorbeeld: dagmaat 100x100 = buitenmaat 116x116 = daksparing 120x120 of 125x125
| Technische gegevens volgens EN 1873 | ||
|---|---|---|
| Acrylaat (pmma) | Polycarbonaat (pc) | |
| Brandvoortplanting (NEN 6065) | Klasse 4 | Klasse 2 |
| Brandklasse (DIN 4102) | B2 | B1 |
| Reactie op vuur (EN 13501-1) | E, S2,D2 | B, S1, D0 |
| Slagvastheid t.o.v. glas | 25x | 300x |
| Stootbelasting, hardbody (250gr,valhoogte 1mtr) NEN-EN 1873 | Pass | Pass |
| Stootbelasting, softbody (zak 50 kg) NEN-EN 1873 | Fail | > SB 600 |
| Buigsterkte | 105 N/mm2 | 90 N/mm2 |
| Elasticiteitsmodulus ( ISO 527) | 3300 N/mm2 | 2400 N/mm2 |
| Duurzaamheid NEN-EN 1873 | A, Cu1, Ku1 | A, Cu1, Ku1 |
| Vormbestandheid (Vicat) ( ISO 306) | 102 oC | 150 oC; |
| Weerstand tegen overdruk (windlast) NEN-EN 1873 | > UL 1500 | > UL 1500 |
| Weerstand tegen onderdruk (sneeuwlast) NEN-EN 1873 | > DL 1125 | > DL 1125; |
| Kenmerk | Acrylaat (pmma) | Polycarbonaat (pc) |
|---|---|---|
| Lichtdoorlatendheid | Zeer hoog (tot 92%) | Hoog (ca. 85–89%) |
| Sterkte | 25x sterker dan glas | 300x sterker dan glas |
| Slagvast | Niet slagvast | Zeer slagvast, hagel- & vandalismebestendig |
| Prijs | Iets goedkoper | Iets duurder |
| Warmte isolatie (NEN-EN-ISO 10211) | |
|---|---|
| Uitvoering | Ur-waarde (W/m²K)* |
| Enkelwandig helder | 5,70 |
| Enkelwandig opaal | 5,70 |
| Dubbelwandig helder/helder | 2,94 |
| Dubbelwandig opaal/helder | 2,94 |
| Dubbelwandig heatstop | 2,94 |
| Driewandig helder/helder/helder | 1,92 |
| Driewandig opaal/helder/helder | 1,92 |
| Vierwandig helder/helder/helder/helder | 1,43 |
| Vierwandig opaal/helder/helder/helder | 1,43 |
| Isokoepel opaal/helder/opaal | 1,36 |
*Warmte isolatie getal: hoe lager het getal des te meer warmte isolatie
| Aantal wanden | Isolatie | Geluiddempend | Toepassing |
|---|---|---|---|
| Enkelwandig | Laag | Laag | Onverwarmde ruimtes, overkappingen, carports |
| Dubbelwandig | Redelijke warmte-isolatie | Beter | Serres, badkamers, woonruimtes |
| Driewandig | Goede isolatie | Nog beter | Woonruimtes, badkamers, kantoren, energiebesparing gewenst |
| Vierwandig | Zeer hoge isolatiewaarde | Best | Passieve woningen, nieuwbouw, energieneutraal bouwen |
| Warmte isolatie (NEN-EN-ISO 10211) | |
|---|---|
| U-Waarde* | |
| Enkelwandige koepel | 5,7 |
| Dubbelwandige koepel | 2,9 |
| Driewandige koepel | 1,9 |
| Vierwandige koepel | 1,4 |
| ISO koepel | 1,3 |
| AVP opstand | 2,9 |
| Polyester opstand type H15 | 2,3 |
| Polyester opstand type E15 | 1,3 |
| Polyester opstand type E15/8 | 0,83 |
| Polyester opstand type E30 | 1,1 |
| Polyester opstand type E50 | 1 |
| PVC BF 16 | 1,8 |
| PVC RO 16 | 1,8 |
| PVC BF16 EP | 0,59 |
| PVC RO16 EP | 0,61 |
| Glasraam met enkelwandige koepel | 0,93 |
| Glasraam met dubbelwandige koepel | 0,81 |
| Glasraam met driewandige koepel | 0,71 |
| Glasraam met ISO koepel | 0,61 |
*Warmte isolatie getal: hoe lager het getal des te meer warmte isolatie
| Afwegingen | Toelichting |
|---|---|
| Prijs | PVC is doorgaans voordeliger dan polyester |
| Verwerking & Isolatie | Dakdekkers geven vaak de voorkeur aan polyester en daarnaast is polyester goed geïsoleerd |
| Lichtopbrengst | Schuine opstanden laten meer daglicht binnen dan rechte opstanden (met dezelfde dagmaat) |
| Uiterlijk | Rechte opstanden ogen moderner |
| Opstanden algemeen | Toelichting |
|---|---|
| Geen opstand | Wij adviseren om de koepel te monteren op onze bijpassende opstanden |
| AVP E16 | Veelvoorkomende opstand vanwege de zeer goede prijs/kwaliteitverhouding |
| PVC R16 EPS | Moderne look met een uitmuntende isolatiewaarde (beter dan polyester) |
| POLYESTER E15 | Goede isolatie voor een schappelijke prijs |
| POLYESTER E15/8 | Zeer goede isolatie |
| POLYESTER E30 | Dé oplossing als je de isolatie aanbrengt tegen de opstand aan |
| POLYESTER H15 | Biedt soms uitkomst vanwege de afwijkende sparingsmaat i.c.m. dagmaat |
| Opstanden Skylux | Toelichting |
|---|---|
| PVC 16/20 EP | Zeer goede isolatie in een PVC, schuine opstand |
| PVC 20/00 EP | Uitmuntende isolatie in een PVC, rechte opstand met strakke uitstraling |
De maat van een Fakro dakbetreding bepaalt u door de binnenmaat van de sparing in het dak op te meten. De daksparing is de maat van het gat in het dak. Dit is dus niet de dagmaat; de maat van de lichtinval. Deze is 12,4 centimeter kleiner.
De buitenmaat van de opstand is altijd 22 cm groter dan sparingsmaat.
Voorbeeld: dagmaat 100x100 = buitenmaat 116x116 = daksparing 120x120 of 125x125
De maat van een Fakro lichtkoepel bepaalt u door de binnenmaat van de sparing in het dak op te meten. De daksparing is de maat van het gat in het dak. Dit is dus niet de dagmaat; de maat van de lichtinval. Deze is 12,4 centimeter kleiner.
De buitenmaat van de opstand is altijd 22 cm groter dan sparingsmaat.
Voorbeeld: Sparingsmaat 100x100 = buitenmaat opstand 122x122 = effectieve lichtdoorlaat 876x876
Sparingmaat bepalen
De benodigde daksparing voor een Fakro DRL dakluik is 20 cm kleiner in de breedte en 45 cm kleiner in de lengte. Dus bij een gekozen maat van 81x165 is de benodigde sparing in het dak 61x120.
- Solo uitvoering: met een elektrische motor of 1 spindel
- Tandem uitvoering: met twee elektrische motoren of 2 spindels, voor extra stabiliteit
Advies op basis van de maatvoering:
- Tot en met 80 cm: alleen solo mogelijk
- Tot en met 130 cm: solo mogelijk
- Vanaf 90 cm: tandem mogelijk
- Boven 130 cm: alleen tandem mogelijk
In de regel geldt:
- Op de korte zijde van de koepel komt een solo spindel
- Op de lange zijde plaats je bij voorkeur een tandem, zeker bij locaties met veel wind (zoals aan de kust)
| Bedieningsoptie | Toelichting |
|---|---|
| Handmatig | Spindel met bedieningstok (1,5 meter) om de lichtkoepel open te draaien. |
| Elektrisch | Elektrische motor met opbouwschakelaar (muurschakelaar voor eenvoudig openen/sluiten). |
