Fakro vlakke lichtkoepel vast DXG P2
Montagevideo DXG lichtkoepel met vlak glas
Fakro vlakke lichtkoepel vast DXG P2
- Productcode (SKU)
- 1019
Waarom kiezen voor Bouw-Handel.nl?
| Productnaam | Fakro vlakke lichtkoepel vast DXG P2 |
|---|---|
| Productcode (SKU) | 1019 |
| Isolatiewaarde | 0,92 W/m²K |

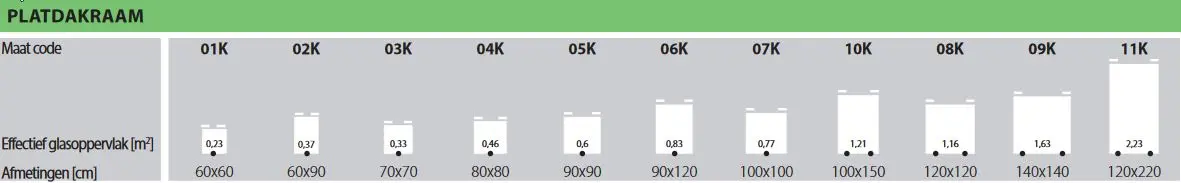

| Dagmaat | 60x60, 70x70, 80x80, 90x90, 100x100, 120x120, 140x140, 60x90, 90x120, 100x150 |
Uw raam: 0,92 W/m²K
Ug glass: 1,1 W/m²K
Glaspakket: 4 -15-33.2 (2- voudig)
Gasvulling: argon
Buitenruit: gehard
Binnenruit: gelamineerd
Afdichtingsrubbers: 1
Geluidswerendheid Rw: nnb
Montage hellingshoek: 2 - 15 °
Het kozijn is gemaakt van veelcellige PVC profielen met stalen verstevigingselementen in de kleur wit. PVC absorbeert geen vocht, is duurzaam en bestand tegen corrosie. Geschikt voor ruimten waar langdurige vocht aanwezig is (badkamer, wasserette en zwembad).

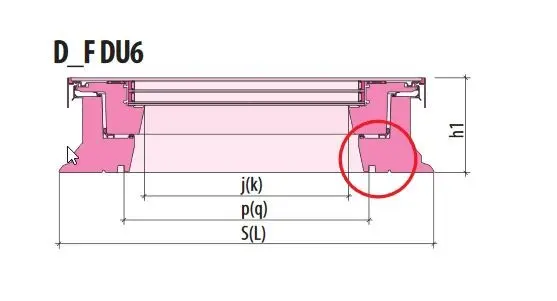

De maat van de lichtkoepel bepaalt u door de binnenmaat van de lichtkoepel op te meten. Dit is de dagmaat; de maat van de lichtinval.
De buitenmaat is altijd 16 cm groter dan de dagmaat. De daksparing, de maat van het gat in het dak, is altijd 20 cm groter dan de dagmaat behalve bij het gebruik van een polyester H15 opstand. Dan is de daksparing 25 cm groter dan de dagmaat.
Voorbeeld: dagmaat 100x100 = buitenmaat 116x116 = daksparing 120x120 of 125x125
Â
| Technische gegevens volgens EN 1873 | ||
|---|---|---|
| Â | Acrylaat (pmma) | Polycarbonaat (pc) |
| Brandvoortplanting (NEN 6065) | Klasse 4 | Klasse 2 |
| Brandklasse (DIN 4102) | B2 | B1 |
| Reactie op vuur (EN 13501-1) | E, S2,D2 | B, S1, D0 |
| Slagvastheid t.o.v. glas | 25x | 300x |
| Stootbelasting, hardbody (250gr,valhoogte 1mtr) NEN-EN 1873 | Pass | Pass |
| Stootbelasting, softbody (zak 50 kg) NEN-EN 1873 | Fail | > SB 600 |
| Buigsterkte | 105 N/mm2 | 90 N/mm2 |
| Elasticiteitsmodulus ( ISO 527) | 3300 N/mm2 | 2400 N/mm2 |
| Duurzaamheid NEN-EN 1873 | A, Cu1, Ku1 | A, Cu1, Ku1 |
| Vormbestandheid (Vicat) ( ISO 306) | 102 oC | 150 oC; |
| Weerstand tegen overdruk (windlast) NEN-EN 1873 | > UL 1500 | > UL 1500 |
| Weerstand tegen onderdruk (sneeuwlast) NEN-EN 1873 | > DL 1125 | > DL 1125; |
| Kenmerk | Acrylaat (pmma) | Polycarbonaat (pc) |
|---|---|---|
| Lichtdoorlatendheid | Zeer hoog (tot 92%) | Hoog (ca. 85–89%) |
| Sterkte | 25x sterker dan glas | 300x sterker dan glas |
| Slagvast | Niet slagvast | Zeer slagvast, hagel- & vandalismebestendig |
| Prijs | Iets goedkoper | Iets duurder |
| Warmte isolatie (NEN-EN-ISO 10211) | |
|---|---|
| Uitvoering | Ur-waarde (W/m²K)* |
| Enkelwandig helder | 5,70 |
| Enkelwandig opaal | 5,70 |
| Dubbelwandig helder/helder | 2,94 |
| Dubbelwandig opaal/helder | 2,94 |
| Dubbelwandig heatstop | 2,94 |
| Driewandig helder/helder/helder | 1,92 |
| Driewandig opaal/helder/helder | 1,92 |
| Vierwandig helder/helder/helder/helder | 1,43 |
| Vierwandig opaal/helder/helder/helder | 1,43 |
| Isokoepel opaal/helder/opaal | 1,36 |
*Warmte isolatie getal: hoe lager het getal des te meer warmte isolatie
| Aantal wanden | Isolatie | Geluiddempend | Toepassing |
|---|---|---|---|
| Enkelwandig | Laag | Laag | Onverwarmde ruimtes, overkappingen, carports |
| Dubbelwandig | Redelijke warmte-isolatie | Beter | Serres, badkamers, woonruimtes |
| Driewandig | Goede isolatie | Nog beter | Woonruimtes, badkamers, kantoren, energiebesparing gewenst |
| Vierwandig | Zeer hoge isolatiewaarde | Best | Passieve woningen, nieuwbouw, energieneutraal bouwen |
| Warmte isolatie (NEN-EN-ISO 10211) | |
|---|---|
| Â | U-Waarde* |
| Enkelwandige koepel | 5,7 |
| Dubbelwandige koepel | 2,9 |
| Driewandige koepel | 1,9 |
| Vierwandige koepel | 1,4 |
| ISO koepel | 1,3 |
| AVP opstand | 2,9 |
| Polyester opstand type H15 | 2,3 |
| Polyester opstand type E15 | 1,3 |
| Polyester opstand type E15/8 | 0,83 |
| Polyester opstand type E30 | 1,1 |
| Polyester opstand type E50 | 1 |
| PVC BF 16 | 1,8 |
| PVC RO 16 | 1,8 |
| PVC BF16 EP | 0,59 |
| PVC RO16 EP | 0,61 |
| Glasraam met enkelwandige koepel | 0,93 |
| Glasraam met dubbelwandige koepel | 0,81 |
| Glasraam met driewandige koepel | 0,71 |
| Glasraam met ISO koepel | 0,61 |
*Warmte isolatie getal: hoe lager het getal des te meer warmte isolatie
| Afwegingen | Toelichting |
|---|---|
| Prijs | PVC is doorgaans voordeliger dan polyester |
| Verwerking & Isolatie | Dakdekkers geven vaak de voorkeur aan polyester en daarnaast is polyester goed geïsoleerd |
| Lichtopbrengst | Schuine opstanden laten meer daglicht binnen dan rechte opstanden (met dezelfde dagmaat) |
| Uiterlijk | Rechte opstanden ogen moderner |
| Opstanden algemeen | Toelichting |
|---|---|
| Geen opstand | Wij adviseren om de koepel te monteren op onze bijpassende opstanden |
| AVP E16 | Veelvoorkomende opstand vanwege de zeer goede prijs/kwaliteitverhouding |
| PVC R16 EPS | Moderne look met een uitmuntende isolatiewaarde (beter dan polyester) |
| POLYESTER E15 | Goede isolatie voor een schappelijke prijs |
| POLYESTER E15/8 | Zeer goede isolatie |
| POLYESTER E30 | Dé oplossing als je de isolatie aanbrengt tegen de opstand aan |
| POLYESTER H15 | Biedt soms uitkomst vanwege de afwijkende sparingsmaat i.c.m. dagmaat |
| Opstanden Skylux | Toelichting |
|---|---|
| PVC 16/20 EP | Zeer goede isolatie in een PVC, schuine opstand |
| PVC 20/00 EP | Uitmuntende isolatie in een PVC, rechte opstand met strakke uitstraling |
De maat van een Fakro dakbetreding bepaalt u door de binnenmaat van de sparing in het dak op te meten. De daksparing is de maat van het gat in het dak. Dit is dus niet de dagmaat; de maat van de lichtinval. Deze is 12,4 centimeter kleiner.
De buitenmaat van de opstand is altijd 22 cm groter dan sparingsmaat.
Voorbeeld: dagmaat 100x100 = buitenmaat 116x116 = daksparing 120x120 of 125x125
Â
De maat van een Fakro lichtkoepel bepaalt u door de binnenmaat van de sparing in het dak op te meten. De daksparing is de maat van het gat in het dak. Dit is dus niet de dagmaat; de maat van de lichtinval. Deze is 12,4 centimeter kleiner.
De buitenmaat van de opstand is altijd 22 cm groter dan sparingsmaat.
Voorbeeld: Sparingsmaat 100x100 = buitenmaat opstand 122x122 = effectieve lichtdoorlaat 876x876
Â
Sparingmaat bepalen
De benodigde daksparing voor een Fakro DRL dakluik is 20 cm kleiner in de breedte en 45 cm kleiner in de lengte. Dus bij een gekozen maat van 81x165 is de benodigde sparing in het dak 61x120.
- Solo uitvoering: met een elektrische motor of 1 spindel
- Tandem uitvoering: met twee elektrische motoren of 2 spindels, voor extra stabiliteit
Advies op basis van de maatvoering:
- Tot en met 80 cm: alleen solo mogelijk
- Tot en met 130 cm: solo mogelijk
- Vanaf 90 cm: tandem mogelijk
- Boven 130 cm: alleen tandem mogelijk
In de regel geldt:
- Op de korte zijde van de koepel komt een solo spindel
- Op de lange zijde plaats je bij voorkeur een tandem, zeker bij locaties met veel wind (zoals aan de kust)
| Bedieningsoptie | Toelichting |
|---|---|
| Handmatig | Spindel met bedieningstok (1,5 meter) om de lichtkoepel open te draaien. |
| Elektrisch | Elektrische motor met opbouwschakelaar (muurschakelaar voor eenvoudig openen/sluiten). |
